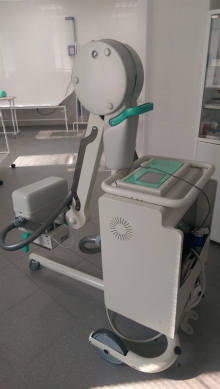

Рентгеновские комплексы

Система позиционирования

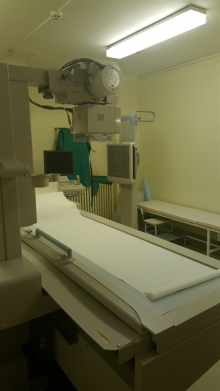

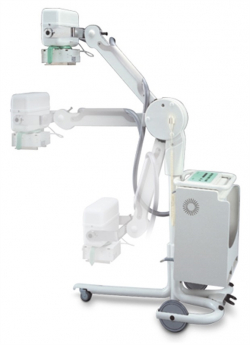

Пациент может позиционироваться в 3 положениях: лежа или сидя на столе снимков либо стоя. Сверху или сбоку над столом снимков расположен источник рентгеновского излучения (излучатель). Регулировка положения излучателя в пространстве осуществляется с помощью штатива. Штатив может перемещаться вдоль стола, поворачиваться, подниматься и опускаться.

Под столом снимков расположен кассетоприемник, в который помещается кассета либо детектор.

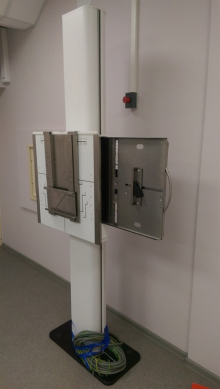

Ряд рентгеновских комплексов предусматривают возможность регулировки положения стола снимков для более точной настройки захвата анатомической области. Стол может быть оснащен лифтом для исследования малоподвижных пациентов. Стойки снимков имеют различный диапазон вертикального перемещения кассетодержателя, некоторые обладают возможностью поворота относительно луча для проведения косых снимков.

Последняя тенденция в системе позиционирования — автоматизация и синхронизация её элементов между собой. Например, обеспечение синхронной работы стойки и стола снимков при перемещении источника рентгеновского излучения. Таким образом, оператору не приходится двигать части системы попеременно.

Система излучателя

Система излучателя состоит из генератора, рентгеновской трубки и коллиматора. Параметры рентгеновской трубки определяют проникающую способность рентгеновских лучей, максимально возможные параметры экспозиции, интенсивность снятие рентгенограмм. В рентгенодиагностических комплексах на 2 рабочих места зачастую используют двухфокусные трубки. Рентгеновские трубки, в которых система воздушного охлаждения может работать с разной скоростью, подходят для более интенсивного использования.

Генератор также определяет качество излучения и величину параметров экспозиции. Мощность генератора варьируется в пределах от 30 до 80 кВт. Генераторы отличны друг от друга набором анатомических программ (возможность генератора работать в режиме предустановленных параметров для определенных анатомических областей).

Конструкция коллиматоров схожи у всех производителей. Шторки из свинца, которые ограничивают область рентгеновского изображения и не допускают облучения органов пациента. Современные системы, предусматривают автоматизированные коллиматоры, которые способны подстроить исследуемую анатомическую область пациента под размеры кассеты или детектора.

Регистрация изображения

Системы регистрации изображений подразделяют на две основные группы:

• Пленочная (снимок на кассету с плёнкой).
• Цифровая (снимок в цифровом формате).

Использование цифровых рентген-систем исключает процедуру проявки рентгеновской пленки, тем самым позволяет сократить время исследования и избавить персонал от необходимости работы с вредными химическими реагентами. Сегодня, цифровые системы занимают лидирующие позиции в этом сегменте рынка, рассмотрим их более подробно:

• Цифровые детекторы на базе ПЗС матриц. Данная технология основана на оптическом уменьшении изображения до размеров небольшого полупроводникового детектора. Основной недостаток технологии — искажение диагностической информации.
• Цифровые системы на базе плоских детекторов. В память компьютера изображение передается без искажений в цифровом формате. Возможна обработка, архивация и передача изображения по медицинской сети.

Метод компьютерной рентгенографии занимает промежуточное звено между пленочной и цифровой регистрации изображений. Здесь, вместо пленки в кассетодержатель помещается запоминающая люминофорная пластина, которая потом оцифровывается с помощью дигитайзера. Таким образом, мы можем получить цифровое изображение. Недостаток метода — время оцифровки изображения.

Для подавления (снижения) шумов, возникающих при детекции рассеянного излучения, используются растровые решетки. Решетки помещаются перед детектором, способствуют получения более четкого и менее зашумленного изображения. Растровые решетки могут быть с движущимися и неподвижными пластинами. Первые более предпочтительны в использовании, так как не оставляют на изображении следов.

Как подойти к выбору рентгеновского комплекса?

При выборе рентгенодиагностического комплекса рекомендуется исходить от вида исследования, который планируется проводить:

• Исследование грудной клетки. Оптимальным решением будет использование цифрового аппарата, с помощью которого можно получать снимки один за другим (без проявления рентгеновской пленки).Требования к мощности генератора не велики, достаточно 50 Вт.
• Исследования при травмах и переломах (отделение травматологии). Оптимальным решением будет использование цифрового аппарата, который оснащен многофункциональной системой позиционирования: лифтом, функцией вращения штатива-излучателя вокруг собственной оси, возможность регулировки положения излучателя и т. д.
• Исследование абдоминальной области. Рекомендуется использовать рентгеновские комплексы с генератором высокой мощностью (до 85 кВт).
• Исследования в педиатрии. К данному типу систем предъявляются особые требования безопасности.
• Исследования большого потоков пациентов (профилактически осмотры). Рекомендуется использовать двухфокусную трубку с высокоскоростным стартером и генератор с повышенной мощностью, для обеспечения надежной работы аппарата.

Ключевые параметры при выборе цифрового рентгеновского комплекса

При выборе рентгеновского диагностического комплекса рекомендуется обратить внимание на следующие параметры:

• Мощность генератора.
• Разрешающая способность и динамический диапазон.
• Гибкость системы позиционирования:

• Возможность перемещения приемника и трубки.
• Возможность выполнения исследований на каталке.
• Степень автоматизации при перемещении штатива.
• Возможность поворота на вертикальной стойке приемника.
• Возможность вертикального перемещения деки рабочего стола.
